Introduktion

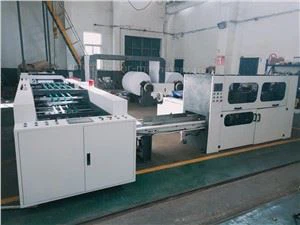

På Honor Machinery Group har vi utvecklat modellen Honor-A4-4, en linje av A4-papperskärnings- och förpackningsmaskiner, idealisk för industriell skärning och förpackning av papper med 20-25 förpackningar per minut. Denna industriella pappersskärare för A4 kopieringspapper skär större pappersrullar till storlek A4. Vi anpassar även pappersproduktstorleken efter kundens behov. Kontakta Honor idag med frågor, så hjälper vår vänliga personal dig att hitta det du behöver. Tillvalsdelar till vår automatiska pappersinslagningsmaskin finns också tillgängliga.
A4-pappersskärnings- och förpackningsmaskinen staplar papper i packar direkt efter att pappersrullen har skurits:
Pappersrulle:
Kopiera papper:
Uppfinningspatent för A4-pappersskärnings- och packningsmaskinen
1. Arkuppsamlingsutrustning för pappersskärmaskin.
2. Pappersskäraxel för skärmaskin.
3. Omslagspappersvikningsutrustning för kopieringspappersförpackningsmaskin.
Teknisk introduktion av A4-pappersskärnings- och förpackningsmaskinen
Vårt kopieringspapper skärning, ark& risomslagsmaskin (modell Honor – A4) är en nyutvecklad industriell pappersutrustning som använder avancerad teknik för hög produktionshastighet. Med hög skärprecision uppfyller den helautomatiska pappersutrustningen internationella standarder, vilket sparar tid och arbete.
Funktioner
Pappersskärnings- och förpackningsmaskinen är helautomatisk med PLC-styrsystem och mekanisk automation. Hela processen består av avlindning av pappersrullar, skärning, räkning, transport, utmatning av ris och förpackning så att arbetsintensiteten minskar.
Konfiguration av A4-pappersskärnings- och förpackningsmaskinen
1 | Styrsystem för rullbelastning utan axel | 2 uppsättningar |
2 | Avancerat spänningskontrollsystem - | 4 set |
3 | Mekanismer mot vridning | 4 set |
4 | Klyvknivar | 5 set |
5 | Samtidiga skärknivar | 1 set |
6 | Höghastighets pappersmatningssystem | 3 set |
7 | Låghastighets pappersmatningssystem | 2 uppsättningar |
8 | Kantklippning och tömningssystem - | 1 set |
9 | 2D-svängning, vilket gör arken ordnade; skruvlyftanordning som används för att samla upp ark för ris | 1 set |
10 | PLC-räkneanordning | 1 set |
11 | Massor av utrustning för längsgående utmatning av papper | 1 set |
12 | PLC-felvarning och stoppsystem, PLC-kontrollsystem | 1 set |
De viktigaste tekniska parametrarna för A4-pappersskärnings- och förpackningsmaskinen
Max. pappersrullens bredd | 846 mm |
Netto skärbredd | 840 mm |
Antal skärverktyg | 4 sticklingar-A4 210 mm (bredd) |
Diameter på pappersrullen | 400-1200 mm |
Diameter på pappersrullen's kärna | 3" (76,2 mm) eller 6" (152,4 mm) |
Vikt av pappersark | 60-100g/ m² |
Längd på klippt papper | A4 (297 mm) |
Pappersmängd | 0-500 ark |
Max. rishöjd | 65 mm |
Designhastighet för pappersskärning | 160m/min |
Skärhastighet | 538 gånger/min |
Cykeltid för varje förpackning | 4,3/min |
Pappers skärhastighet | 130m/min |
Arbetande skärhastighet | 437 gånger/min |
Broschleveranshastighet | 3,5/min (14 ris/min) |
Noggrannhet vid skärning av papper | ±0,2 mm |
Tillstånd för pappersskärning | 1. Stabil hastighet |
Överföring | AC Frekvensomvandling, steglös hastighetsreglering |
Huvudströmkälla | 3-fas/380v/50Hz |
Styrspänning | 220V AC/22V DC |
Total kraft | 35KW |
Luftkonsumtion | 300 NL/min |
Pneumatiskt tryck | 6 bar |
Totaldimension (klippenhet) | 15000×2750×2100mm |
Vikt (klippenhet) | 12 T |
Övergripande dimension (förpackningsenhet) | 6000×3400×1600mm |
Vikt (klippenhet) | 2.5 T |
Detaljerad introduktion för A4-pappersskärnings- och förpackningsmaskinen
Rullladdningsenhet | Innehåller 4 avrullningsrullar och ett avancerat magnetiskt broms- och hydraulsystem så att papperet matas igenom stabilt utan att skrynklas eller rivas. |
Skärningsenhet | Använder Delsar's uppskärande kniv från Italien, en kniv med bättre sektionering och en livslängd som är 3 gånger längre än knivar från andra märken. |
Arkenhet | Använder slitstarka gummirullar och avancerad dubbel cyklotron hällteknologi för noggrann skärning och lång livslängd. |
Använder hårdgjutna knivar Tyskland's varumärke St Paul. Denna kniv har en livslängd 6 gånger längre än liknande knivar från andra märken. | |
Transportenhet 1 | Använder ContiTech's bälten från Tyskland och en Weinview-pekskärm från Taiwan. |
Arkstaplingsenhet | Använder en cylinder utan kolvstänger och en upp- och nedmotor från Tyskland, vilket minskar vibrationer och buller. |
Transportenhet 2 | Transporterar stabilt packar av ark till omslagsenheten. |
Omslagsenhet | Slår in packar av ark (500 st) automatiskt. |
Elektriska komponenter | Använder Siemens' PLC och Omron's fotoelektriska switch, vilket säkerställer en lång livslängd.
|
